近日，我院车声雷教授团队余靓博士与北京大学侯仰龙教授合作，在调控单分散FePt基金属间化合物纳米颗粒的化学结构与磁学性能研究方面取得进展，在《Science China Materials》上发表了题为Tuning chemical structure and magnetic property of dispersible FePt intermetallic nanoparticles的研究论文。该论文全文链接为http://engine.scichina.com/publisher/scp/journal/SCMs/doi/10.1007/s40843-017-9203-9?slug=full%20text。余靓博士为第一作者，侯仰龙教授和车声雷教授为共同通讯作者，浙江工业大学为第一单位。

《Science China Materials》是材料科学TOP一区期刊，首个影响因子为3.956。作为《中国科学》系列期刊之一，由中国科学院和国家自然科学基金委员会联合主办，并入选“中国科技期刊国际影响力提升计划”和“中国科技期刊登峰行动计划”。该期刊是一个同行评议、高品质、高影响力的原创性研究期刊，主要报道材料科学研究领域基础理论和应用研究方面具有创新性、高水平和重要科学意义的最新研究成果，定位为一个具有导向性和前瞻性，可代表我国材料科学研究水平，具有一定国际学术影响力的综合性材料类期刊。

具有可调组分的单分散FePt金属间化合物纳米颗粒在磁存储、电催化、生物医学领域均有广泛应用前景。本研究中，FePt金属间化合物纳米颗粒由MgO包覆的A1-FePt（或者A1-FePt-Fe3O4）经过热退火，再通过酸处理除去MgO制备得到。其组分由制备A1-FePt（或者A1-FePt-Fe3O4）过程中的前驱体（Fe(CO)5和Pt(acac)2）比例调控。高温退火有助于FePt从无序合金转变为有序金属间化合物。在MgO的保护下，Fe和Pt的扩散受到限制，因而晶格中的Fe、Pt原子能够重构形成FePt金属间化合物。通过组分调节可调控其磁性能：随着组分中铁含量的增加，其饱和磁化强度逐渐提高；而矫顽力则在铁含量44%时达到最大值。利用含巯基分子可对纳米颗粒表面进行改性。经亲水改性的L10-FePt金属间化合物纳米颗粒水溶液在磁共振成像中表现出高的横向弛豫率，其性能明显优于商用造影剂，展示了其作为磁共振造影剂在面向肿瘤诊断的分子生物探针中的应用前景。

余靓博士长期与侯仰龙教授在构建分子生物探针领域进行合作。该论文的发表也是双方继2016年基于Fe5C2纳米颗粒（发表在ACS Nano），2017年基于Fe5C2-Au异质结构（发表在ACS Nano）构建肿瘤诊疗一体化探针以来，在新体系上构建探针的又一重要尝试与突破。

该工作得到国家自然科学基金资助。

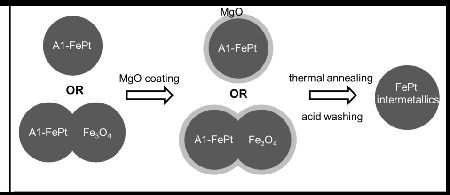

图1. FePt金属间化合物纳米颗粒的制备过程示意图

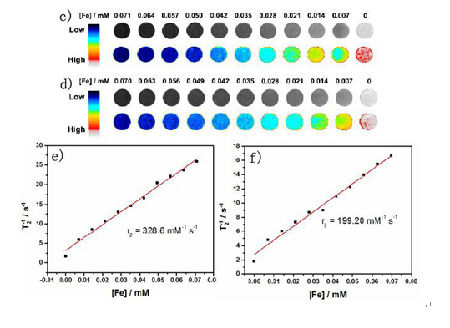

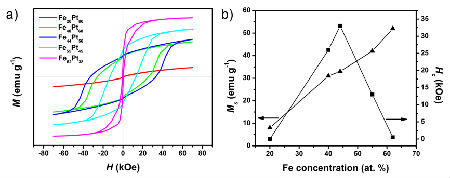

图2. （a,b）不同组分FePt金属间化合物纳米颗粒的磁学性能；（c,e）L1₀-Fe₄₄Pt₅₆纳米颗粒和（d,f）L1₂-Fe₂₀Pt₈₀纳米颗粒的（c,d）T₂加权磁共振成像图和（e,f）驰豫效率。
